Budowa superheterodyny AM na tranzystorach: pytania o mieszacz, czułość i filtry p.cz.

Mon Dec 21, 2009 7:23 pm

Witam


Użytkownik "Atlantis" <marekw1986NOSPAM@wp.pl> napisał w wiadomości
news:hgoa5n$54f$2@atlantis.news.neostrada.pl...

[...]


Dziękuję! Może kiedyś skorzystam z tego czegoś.

Pozdrawiam - Krzysztof Kucharski

Mon Dec 21, 2009 7:51 pm

Pan Krzysztof Kucharski napisał:


A nie 227 kHz przypadkiem?


Ależ proszę bardzo:

http://www.mlodytechnik.pl/archiwum/84-Nw-10-Mini_odbiornik.pdf

A z ciekawostek, to można jeszcze zobaczyć odbiornik długofalowy bez
elementów indukcyjnych:

http://www.mlodytechnik.pl/archiwum/86-Nw-05-Odbiornik_radiowy.pdf

Jarek

--
Ciekawość, to pierwszy stopień do piekła.

Mon Dec 21, 2009 9:36 pm

Witam

Użytkownik "Jarosław Sokołowski" <jaros@lasek.waw.pl> napisał w wiadomości
news:slrnhivdd5.nca.jaros@falcon.lasek.waw.pl...


Tak. 227 kHz. Emisja PR1 na nośnej 225 kHz jest od roku 1988 - link:
http://pl.wikipedia.org/wiki/Maszt_radiowy_w_Konstantynowie
Z punktu widzenia amatora - bez znaczenia. 3 kHz różnicy w przypadku
prostego, jednoobwodowego OR jest pomijalne. Pamietam, że dostrojenia na max
sygnału zrealizowałem przy użyciu zewnętrznego trymera. Potem, po
dostrojeniu zmierzyłem wartość pojemności trymera mostkiem RLC i wstawiłem
dobrany kondenstor stały.

[...]


Jarku, dziekuję! Już wiem, czym będę się zajmował w wolnych chwilach
Pamiętam, że jako źródło zasilania zastosowałem ogniwa pastylkowe,
"zanabyte" razem z jakimś rosyjskim kalkulatorem. Sam kalkulator poszedł do
kosza, ale jego zasilanie (3 X 1,5V) służyło mi przez dłuższy czas.

Pozdrawiam - Krzysztof Kucharski

Mon Dec 21, 2009 11:34 pm

Pan Krzysztof Kucharski napisał:


Przy odpowiednim podejściu do kryterium oldskulowości, podobne układy
można realizować w oparciu o współczesne tranzystory SMD i takież
elementy RC. Będzie to jeszcze mniejsze od UL1111. Zwłaszcza że
możliwości wykonania obwodów drukowanych też teraz mamy większe.


Teraz są ogniwa litowe o napięciu 3V. To też ułatwia konstrukcję układów.

--
Jarek

Tue Dec 22, 2009 11:33 am

Krzysztof Kucharski pisze:


O ile dzisiaj łatwiej, gdy ma się pod ręką miernik pojemności. :)



Złożenie tego to zapewne ledwie chwila, nawet w tej drugiej wersji.
Płytkę drukowaną można wykonać kilkoma pociągnięciami markera.
Byłem przekonany, że gdzieś wśród starych elementów będzie jakiś UL1111.
Faktycznie w starej skrzynce wypełnionej szczelnie pudełkami po
zapałkach znalazło się jedno z takim opisem. Puste... Może układ się
gdzieś zapodział, ale byłoby o wiele więcej szukania.
Nie wiem też czy w tej chwili znalazłbym odpowiednią ilość drutu 0,15mm
na cewkę.

Tue Dec 22, 2009 11:38 am

Grzegorz Kurczyk pisze:


U mnie nawet nie garść się znajdzie, a kilka hermetycznie zamykanych
woreczków oraz pudełek od zapałek. Najrozmaitsze typy: polskie TG,
rosyjskie P, trochę AF. Pamiętam, że jeszcze w latach
dziewięćdziesiątych, jako dzieciak nieudolnie składałem na nich jakieś
konstrukcje w oparciu o stare książki dla początkujących amatorów.
Tak więc naprawdę epoka nie ma tutaj zastosowania. Gdybym się uparł
przecież jeszcze dziś mógłbym do czegoś zużyć te zapasy.

Tue Dec 22, 2009 11:53 am

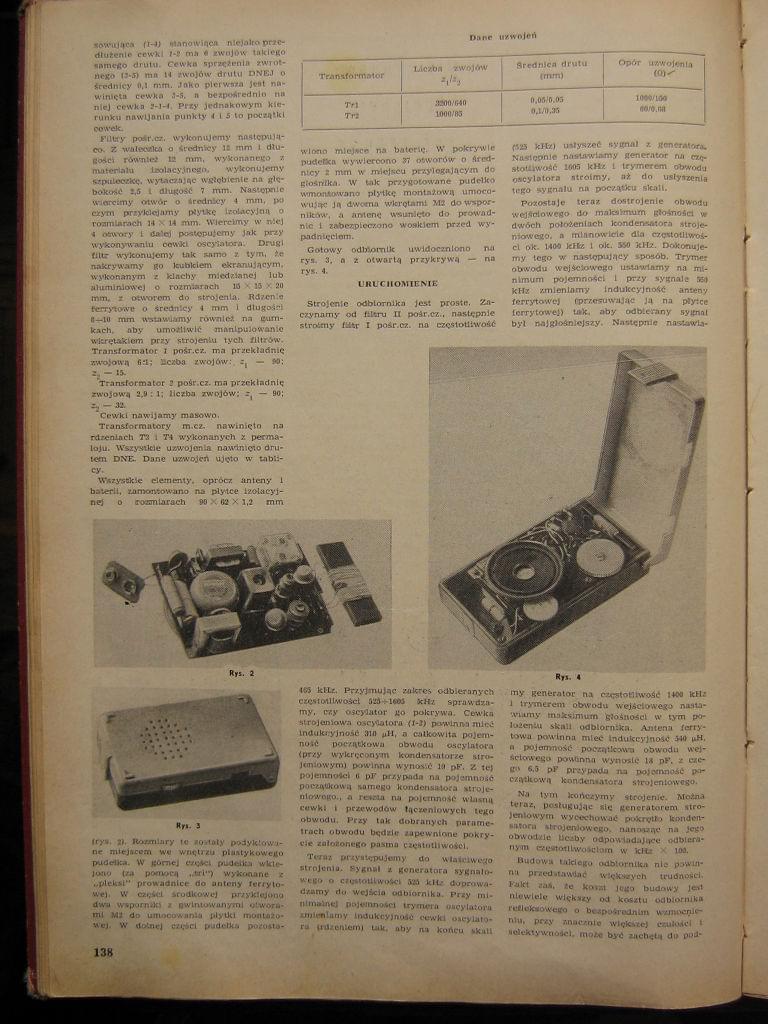

Konkretnie myślałem o tym:
http://images42.fotosik.pl/152/6ba2474119a4edfc.jpg
http://images42.fotosik.pl/152/4221430649eb1340.jpg
http://images43.fotosik.pl/240/a82f5b83d6682339.jpg

Radioamator z 1970. Niestety serwer zmniejsza rozdzielczość.

Tue Dec 22, 2009 12:37 pm

Użytkownik Atlantis napisał:

No w końcu składamy w tej chwili radyjka na lampach, wiec german to
szczyt nowoczesności ;-)

Pozdrawiam
Grzegorz

Tue Dec 22, 2009 12:40 pm

Użytkownik Atlantis napisał:

To jest że tak powiem "refleksodyna" czyli też odmiana skróconej
superheterodyny. Stopień przemiany jak w typowej tranzystorowej
superheterodynie, a wzmacniacz p.cz. robi przy okazji jako wzmacniacz
napięciowy m.cz.

Pozdrawiam
Grzegorz

Tue Dec 22, 2009 12:51 pm

Witam

Użytkownik "Atlantis" <marekw1986NOSPAM@wp.pl> napisał w wiadomości
news:hgq7jp$33f$1@nemesis.news.neostrada.pl...

[...]


Nie zbierasz przekaźników?

Pozdrawiam - Krzysztof Kucharski

Tue Dec 22, 2009 4:05 pm

Grzegorz Kurczyk pisze:


BTW tak się zastanawiam czy za kilka dekad popularnością nie zaczną się
cieszyć "high-endowe" wzmacniacze na zapomnianych tranzystorach
germanowych, oferujące wrażenia słuchowe nieporównywalne ze współczesną
"zimną i bezduszną" krzemową elektroniką.

Tue Dec 22, 2009 4:41 pm

Krzysztof Kucharski pisze:


Trochę się znajdzie, ale szkoda niszczyć całkiem sprawne przekaźniki.

Tue Dec 22, 2009 4:58 pm

Tomasz Szczesniak pisze:


Nie popadajmy już w skrajność.
Hmm... Niemniej synteza + wyświetlanie częstotliwości na lampach nixie
byłoby już fajnym pomysłem.

Tue Dec 22, 2009 5:21 pm

Witam


Użytkownik "Atlantis" <marekw1986NOSPAM@wp.pl> napisał w wiadomości
news:hgqp7i$r00$2@atlantis.news.neostrada.pl...

[...]


Bez przesady. Jeden egzemplarz odpowiedniego przekaźnika, zawierający parę
tysięcy zwojów drutu nawojowego powinien zaspokoić Twoje potrzeby na pewien
czas.
BTW - kiedy to zastosowałeś ostatnio jakiś przekaźnik?

Pozdrawiam - Krzysztof Kucharski

Tue Dec 22, 2009 5:32 pm

Użytkownik "Atlantis" <marekw1986NOSPAM@wp.pl> napisał w wiadomości
news:hgq896$igp$1@atlantis.news.neostrada.pl...

Niestety, teraz chyba już nie dostaniesz takich małych transformatorków.
Te rdzenie chyba się nazywały T3 i T4 i chyba były stosowane np. w
miniaturowym
odbiorniku "Migo" z głośnikiem fi=5cm i 8ohm.
Raczej w końcówce trzeba dać wzmacniacz na tranzystorach (nowość!)
komplementarnych i głośnik 40ohm.
pzdr,
Andrzej
