Jak poprawnie podłączyć układ elektryczny według schematu z obrazka?

Sat Jan 18, 2014 4:32 pm

Witam mam taki schemat:
http://ifotos.pl/zobacz/Beztytuup_epernan.png/
Według niego będę musiał podłączyć układ. Tylko w tym jest problem nie mam pojęcia jak. Gdzie jest + i - itp. Czy mógłby ktoś mi to wytłumaczyć, albo najlepiej rozrysować skąd dokąd mają dochodzić kabelki ? Z górki dzięki.

Sat Jan 18, 2014 4:45 pm

On 2014-01-18 15:32, Otaku Lelouch wrote:

Myslę że nawet nie zadałeś sobie trudu zerknięcia w ten schemat. One tam
*są*.



Ten schemat jest takim rozrysowaniem. Trudno o bardziej czytelny.

Czy na pewno nie spałeś jak tłumaczyli jak się łaczy obwody?

Sat Jan 18, 2014 7:57 pm

On 2014-01-18 19:32, Otaku Lelouch wrote:

Jestem na 1000% przekonany że przed pracownią były:
a) zajecia z elektrotechniki
b) wstęp

.... gdzie wszystko było wyjaśnione. Jesli potrzebujesz łopatologicznych
odpowiedzi to:
1) rezystory nie mają + i -. Podpina się je w dowolną stronę.
2) amperomierze podpinasz tak aby + był blizej plusa zasilania lub też
mówiąc inaczej: aby przepływ prądu przez niego przechodzil w kolejności
od + do - amperomierza.

Przed pracownią będzie kilka pytań od prowadzącego dotyczących ćwiczenia
(licze na to). Uczenie się na pamięc nie ma sensu, to nie nauki
tumanistyczne.

Sat Jan 18, 2014 8:04 pm

mylisz się, im po/eu urządziło burzę mózgów...

Sat Jan 18, 2014 8:04 pm

W dniu 2014-01-18 15:32, Otaku Lelouch pisze:


A co robiłeś w całym semestrze od września? Która to klasa? Pierwsza,
czy druga?
Z tą wiedzą poszukaj innego zawodu, bo sobie albo komuś zrobisz krzywdę.

Sat Jan 18, 2014 8:26 pm

W dniu sobota, 18 stycznia 2014 15:32:29 UTC+1 użytkownik Otaku Lelouch napisał:

Sat Jan 18, 2014 8:27 pm

W dniu sobota, 18 stycznia 2014 15:32:29 UTC+1 użytkownik Otaku Lelouch napisał:

Sat Jan 18, 2014 8:32 pm

To prawda + i - jest ale tylko przy zasilaczu.
No i wiem z tego schematu tyle, że mam podłączyć kabelki '-' z zasilacza do "com" z woltomierza i "+" z zasilacza do do wybranej wartości przy woltomierzu. A resztę jak ? Te wszystkie amperomierze i rezystory.

Sat Jan 18, 2014 8:37 pm

wypierdalaj do unii z tą swoją słuszną ideologią...

Sat Jan 18, 2014 8:50 pm

Otaku Lelouch pisze tak:

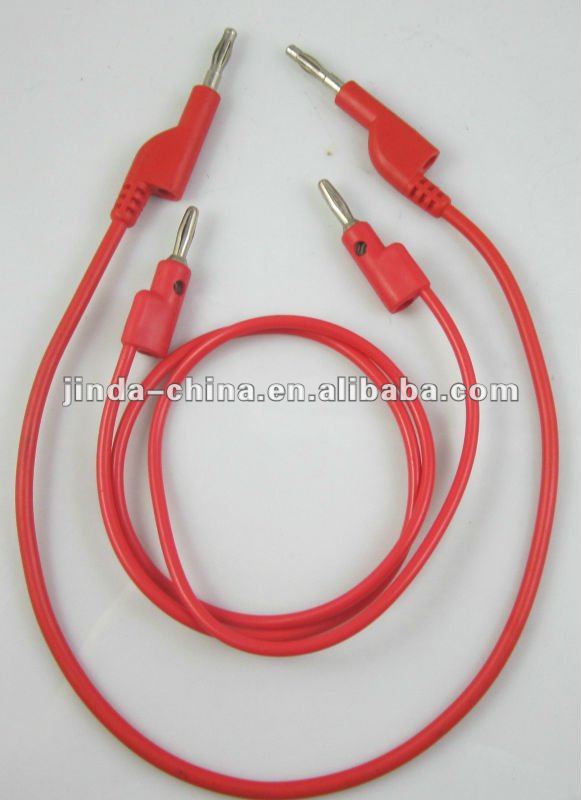

nou jakieś rozgałęźniki będą Ci potrzebne albo banany z dziurką

http://i00.i.aliimg.com/photo/v0/614065932/4mm_banana_plug_cable.jpg

--
Piter

Sat Jan 18, 2014 9:34 pm

W dniu 2014-01-18 20:37, inny punkt siedzenia... pisze:

Trolu, wsadź sobie fazę w dupę i dotknij językiem do uziemienia.

Sat Jan 18, 2014 11:42 pm

On Sat, 18 Jan 2014 06:32:29 -0800 (PST), Otaku Lelouch
<slumax12@gmail.com> wrote:


To nei jest portal korepetycyjny. Zadania dompwe robi sie samemu

A.L.

P.S> A potem sei dziwimy ze tyle umow smieciowych...

Sun Jan 19, 2014 12:20 am

Użytkownik "Otaku Lelouch" <slumax12@gmail.com> napisał w wiadomości
news:79341065-5ac8-4af2-9c49-fc77edf94012@googlegroups.com...

To prawda + i - jest ale tylko przy zasilaczu.
No i wiem z tego schematu tyle, że mam podłączyć kabelki '-' z zasilacza do
"com" z woltomierza i "+" z zasilacza do do wybranej wartości przy
woltomierzu. A resztę jak ? Te wszystkie amperomierze i rezystory.


Czy to jest zadanie ze szkoły/uczelni? Jaka klasa/rok studiów?

Ogólnie to przyjęto taką umowę, że linie na schemacie to kabelki. Jak linia
na schemacie się rozgałęzia lub łączy to znaczy, że kabelki się łączą lub
rozgałęziają.


--
Pozdrawiam,

yabba

Sun Jan 19, 2014 12:36 am

Użytkownik Tomasz Wójtowicz napisał:

Obawiam się że on już to zrobił i co gorsze - przeżył.

--
AlexY
http://faq.enter.net.pl/simple-polish.html
http://www.pg.gda.pl/~agatek/netq.html

Sun Jan 19, 2014 12:51 am

W dniu 2014-01-18 23:42, A.L. pisze:


Ty swojego, zdaje się, nie zrobiłeś.


Co ma piernik do wiatraka. Zachowaj swoje złote myśli dla siebie.

JK
